Nostokorvamoottorin kotelot

Integroidut nostopisteet turvallista käsittelyä, asennusta ja huoltoa varten

Jiangsu Yufeng Electric Co., Ltd. valmistaa moottorikoteloita kiinteästi muotoilluilla tai hitsatuilla nostokorvakkeilla, jotka on suunniteltu helpottamaan turvallista takilaa kokoonpanon, kuljetuksen ja paikan päällä tapahtuvan asennuksen aikana. Näissä koteloissa yhdistyvät rakenteellinen eheys kuormitettaviin nostolaitteisiin, jotka täyttävät tunnustetut takilastandardit. Valmistusprosessi sisältää tarkkuusleimauksen, ulokkeiden vahvistusten robottihitsauksen, jännityksenpoistolämpökäsittelyn ja kriittisten asennusliitäntöjen CNC-työstön. 40 vuoden moottorikoteloiden tuotannon ja yli 5 miljoonan yksikön vuosikapasiteetin ansiosta Yufeng toimittaa IEC- ja NEMA-runkokokoisia nostokorvakoteloita, joissa on räätälöityjä korvakekonfiguraatioita erityisiin kuormitusvaatimuksiin ja takilan geometrioihin.

5 milj Vuosituotanto

40 Vuosien kokemus

50 Globaalit asiakkaat

Kuormitetut nostokorvakkeet

Korvakkeet on suunniteltu turvakertoimilla 4:1 tai 5:1 moottorin painon mukaan. Kuormitusarvot varmistetaan elementtianalyysillä ja fyysisellä todistekuormitustestauksella asiakkaan vaatimusten mukaisesti.

Rakenneintegraatio

Korvakkeet on joko meistetty kiinteästi kotelon vaipan kanssa tai hitsattu täysläpivientiliitoksilla. Vahvistavia kulmia on lisätty suurikapasiteettisia kuormia varten jännityksen jakamiseksi kotelon yli.

Prosessin yhteensopivuus

Korvakeominaisuudet sisällytetään valmistussekvenssiin mittatarkkuutta häiritsemättä. Hitsauksen jälkeinen jännityksenpoisto varmistaa kriittisten porausten ja asennuspintojen vakauden.

Tuotteen tekniset tiedot

Kehyksen kokoalue	IEC 56–160 (NEMA 42–210 sovitinkokoonpanoilla saatavilla)
Kannen kokoonpano	Yhden pisteen, kahden tai neljän pisteen nostojärjestelyt
Korun materiaali	Sama kuin kotelo (DC01, SPCC, S235JR) tai korkealaatuinen rakenneteräs
Turvallinen työkuorma (SWL)	100 kg – 800 kg per korvake (saatavana mukautettuja arvioita)
Turvallisuustekijä	4:1 (vakio) tai 5:1 (pyynnöstä)
Reiän halkaisija (nosto)	20 mm – 50 mm tai uritetut mallit sakkelin yhteensopivuuden varmistamiseksi
Pintapinnoite	Sinkkifosfaatti e-coat (vakio); jauhemaalaus tai sinkkirikas pohjamaali valinnainen
Laipan tasaisuus	≤ 0,06 mm per 100 mm (jälkityöstö ja jännityksenpoisto)
Samakeskeisyys (ohjauksesta kiinnitysreikiin)	≤ 0,12 mm

Materiaali DC01 / SPCC / S235JR Korun tyyppi Integroitu / hitsattu / pultattu Pinnoite E-coat (20-30 μm) / jauhe (60-80 μm) SWL-alue 100-800 kg Turvallisuustekijä 4:1 / 5:1

Insinööri- ja suunnittelunäkökohdat

Korun sijoitus: Sijoitettu siten, että se on linjassa kotelon painopisteen kanssa, mikä minimoi kallistuksen noston aikana. Offset-korvakkeet saatavana moottoreille, joissa on epätasapainoinen kuorma.
Kuormitustestaus: Kuormitustestaus voidaan suorittaa jokaiselle korvakkeelle 125 %:iin SWL:stä. Testitodistukset myönnetään pyynnöstä.
Hitsauksen laatu: Täysiläpivientihitsaukset magneettisella hiukkastarkastuksella (MPI) saatavilla kriittisiin sovelluksiin.
Yhteensopivuus: Korvakkeen reikien halkaisijat ja raon leveydet on suunniteltu sopimaan tavallisiin sakkeleihin, koukkuihin ja silmukkapultteihin.

Laadunvarmistus ja toimitusketju

Ensikierron tuotto > 98 % korvakkeen sijainnista ja reiän mitoista (Cpk ≥ 1,67).
Materiaali certificates EN 10204 3.1 and dimensional inspection report per batch.
Pakkaus: ruosteenesto VCI-kalvo aaltopahvialustat; vientipuiset laatikot ISPM 15 -sertifikaatilla.
Toimitusaika: 15–20 työpäivää vakiokorvauskokoonpanoissa; 25–30 päivää räätälöityjen korvakkeiden tai erityisten kuormitusluokkien osalta.
PPAP-taso 3 saatavilla autoteollisuuden ja korkean luotettavuuden sovelluksille.

Sovelluskentät

Teollisuusmoottorit: Pumput, kompressorit, puhaltimet ja kuljettimet – joissa vaaditaan yläpuolista nostoa laitosympäristöjen asennusta ja huoltoa varten.
Raskaat varusteet: Kaivos-, rakennus- ja maatalouskoneet — joissa moottorin vaihto on suoritettava pellolla ajoneuvonostureilla.
Meri ja offshore: Moottorit, jotka asennetaan konehuoneisiin tai kannelle, missä nostopisteet ovat välttämättömiä turvallisen takilan kannalta.
Sähköntuotanto: Generaattorisarjat ja turbiiniapumoottorit, jotka vaativat nostoa määräaikaistarkastusta ja huoltoa varten.

Yufeng tarjoaa mukautettuja korvakekokoonpanoja varten rakenteellisen FEA- ja nostoanalyysin kuorman jakautumisen ja takilan turvallisuuden tarkistamiseksi. Kuormitustestaus ja sertifiointi on saatavilla jokaiselle korvakemallille.

Tekninen tuki

Usein kysytyt kysymykset

Miten nostokorvakkeet luokitellaan ja testataan?

Jokainen korvakerakenne analysoidaan käyttämällä FEA:ta jännityksen jakautumisen ja taipuman määrittämiseksi kuormituksen alaisena. Suoritamme tilauksesta 125 %:lla turvallisesta työkuormasta (SWL) proof-load-testauksen, jokaiselle yksikölle tai erälle myönnetään testisertifikaatit.

Voiko korvakkeen asentoa mukauttaa tietylle moottorikokoonpanolle?

Kyllä. Tarjoamme mukautetun korvakkeen sijoittelun moottorikokoonpanosi painopisteen mukaan. Voimme myös tarjota useita nostopisteitä suurille tai raskaille moottoreille varmistaaksemme vakaan takilan käsittelyn aikana.

Mitä eroa on integroiduilla ja hitsatuilla korvakkeilla?

Integroidut korvakkeet on meistetty osaksi kotelon kuorta, mikä tarjoaa puhtaamman ulkonäön ja eliminoi hitsaussaumat. Hitsatut korvakkeet mahdollistavat suuremman kantavuuden ja ne voidaan valmistaa paksummasta materiaalista. Molemmat vaihtoehdot ovat saatavilla täydellä tarkastuksella.

Onko korvakkeissa pinnoite korroosiosuojaa varten?

Kaikki korvakkeet saavat saman pintakäsittelyn kuin kotelo – vakiona sinkkifosfaatti ja e-coat. Ankariin ympäristöihin tarjoamme jauhemaalauksen tai sinkkipitoisia epoksipohjamaaleja, joissa on polyuretaanipinnoite.

Mitä asiakirjoja nostokorvakkeiden sertifikaateista toimitetaan?

Pyydettäessä toimitamme materiaalitodistukset (EN 10204 3.1), mittatarkastusraportit ja kuormitustestitodistukset. Erikoissovelluksiin voimme toimittaa hitsausprosessin spesifikaatiot (WPS) ja hitsaajan pätevyyskirjat.

Teknisiä piirustuksia, FEA-raportteja ja näytetilauksia varten ota yhteyttä Yufeng-insinööritiimiin. DFM-palaute annetaan 48 tunnin kuluessa uusista nostokorvakekoteloista.

Ammattimainen moottorikotelo
Valmistusratkaisut

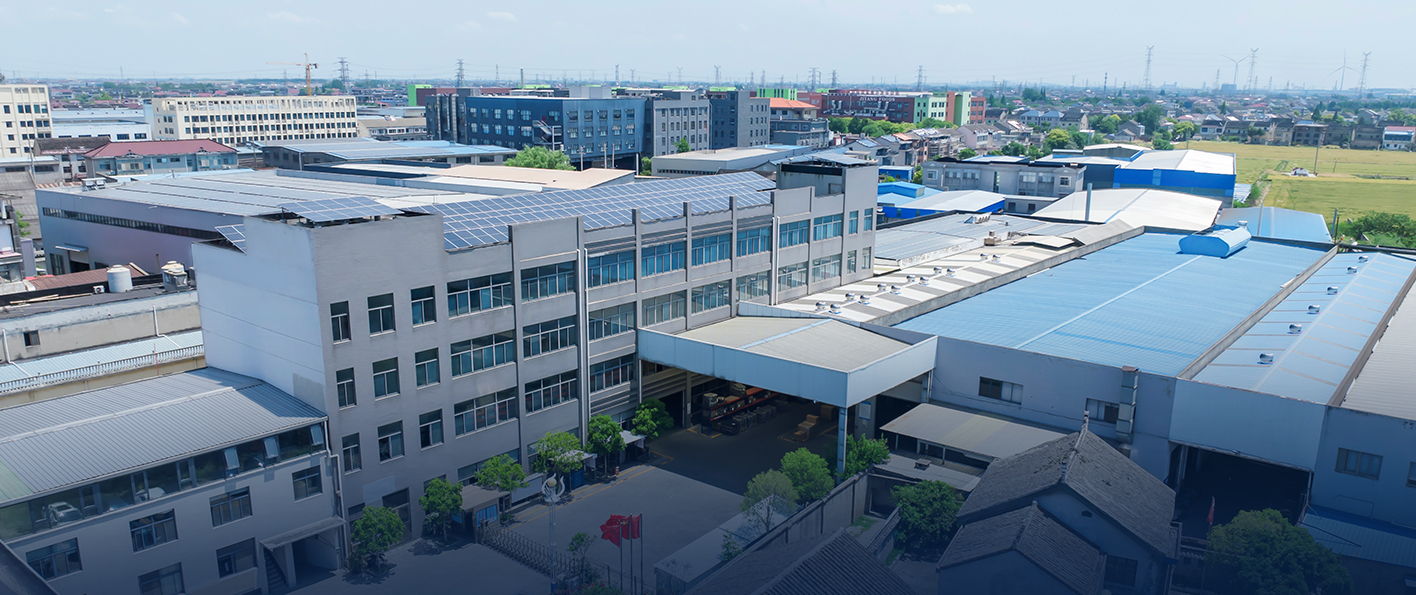

Yrityksen profiili

Jiangsu Yufeng Electric Co., Ltd. is a China Nostokorvamoottorin kotelot Manufacturers and Custom Nostokorvamoottorin kotelot Suppliers. Our products are widely used in household appliances, industrial drives, new energy vehicles, and special equipment.

Tarjoamme täyden prosessin valmistusvalmiuksia teräksen jalostuksesta valmiiden tuotteiden toimitukseen, joita tukevat leimauslinjat, automatisoidut hitsauslaitteet, koneistustilat ja tarkastuslaitteet. Keskimäärin yli 20 vuoden kokemuksella olevan suunnittelutiimin tukemana tarjoamme teknistä tukea kehityksestä massatuotantoon.

40 vuoden ajan keskittymällä moottorikoteloiden valmistukseen olemme palvelleet yli 50 asiakasta ja saavuttaneet yli 5 miljoonan yksikön vuotuisen tuotantokapasiteetin. Laadun, tehokkuuden ja nopean reagoinnin ohjaamana olemme sitoutuneet toimittamaan erittäin tarkkoja ja erittäin luotettavia moottorikoteloratkaisuja.
