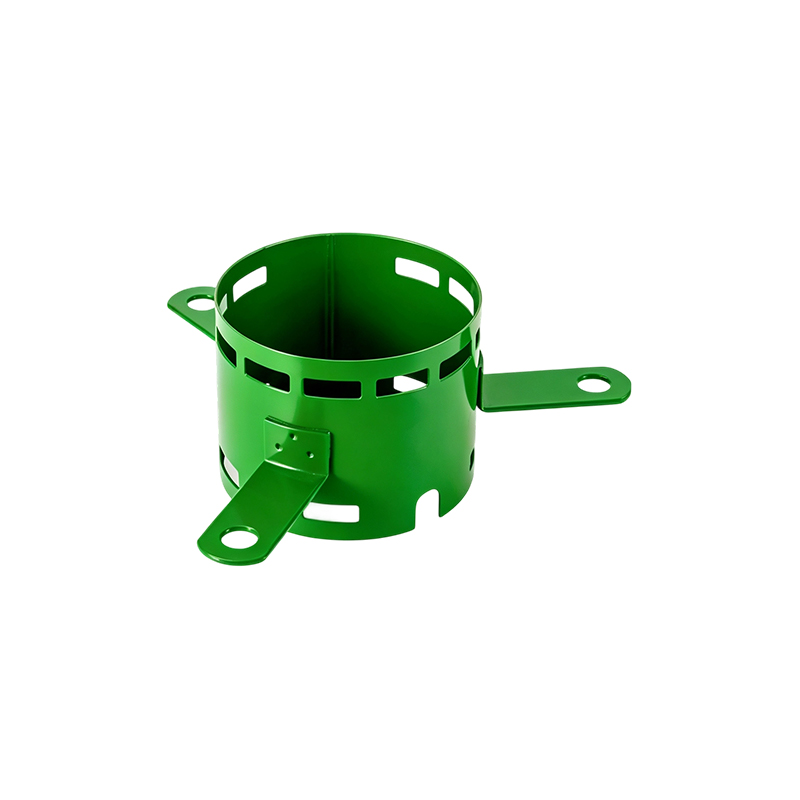

Teräsmoottorikotelo: uudelleen määriteltävän materiaalin toinen käyrä

Johdanto: materiaalivalinta uudelleenarvioinnissa

Kun koko teollisuus jahtaa "kevyttämistä" alumiiniseoksilla, teräs tekee paluun – ohuempana, vahvempana ja selkeämmällä hiilijalanjäljellä. Tämä ei ole regressio, vaan edistysaskel materiaalitieteessä, jota ohjaavat Advanced High-Strength Steels (AHSS) ja tarkkuusmuovausteknologiat.

Perinteinen viisaus, että "teräs on yhtä raskasta", on kumottu. Nyt kaupallisesti saatavilla olevilla lujuusluokilla 780 MPa - 1 470 MPa teräs voi saavuttaa rakenteellisia malleja, jotka kilpailevat alumiinista tai ylittävät sen paino-suorituskykysuhteeltaan. Tämä artikkeli siirtyy perusmateriaalivertailuista pidemmälle ja keskittyy tekniseen käännekohtaan: miksi keskustelu teräsmoottorikoteloista on muuttunut perusteellisesti.

Paradigman muutos: "Varavaihtoehdosta" "Strategiseen valintaan"

Muuttuva toimialakonteksti

• Menneisyys: Teräs oli "halpa mutta raskas" vaihtoehto; alumiini oli kevyen painon oletusarvo, erityisesti autoteollisuudessa.
• Nykyinen todellisuus: Elinkaarihiilipäästöistä on tullut kriittinen mittari. ISO 14040/14044 -standardien mukaiset elinkaariarvioinnit (LCA) arvioivat nyt materiaalivalinnat "kehdosta hautaan", mukaan lukien tuotanto-, käyttö- ja käyttöiän loppuvaiheet. AHSS-suunnittelun on osoitettu osoittavan parhaan kannattavuusetäisyyden kumulatiivisen energiantarpeen ja ilmaston lämpenemispotentiaalin perusteella.
• Avainohjain: Materiaalien korvaaminen vaikuttaa merkittävästi ajoneuvojen hiilijalanjälkeen, ja teräksen kierrätettävyys tarjoaa lisäetuja ympäristölle käyttöiän lopussa.

Kevytparadoksi: Miksi teräs voi kilpailla painosta

• Peruslogiikka: Seinämän vähimmäispaksuus määräytyy materiaalin lujuuden, ei tiheyden, mukaan.
• Materiaalin edistyminen: AHSS-mikrorakenteet ovat kehittyneet monivaiheisista ferriittiä hallitsevista laaduista täysin martensiittisiin tai austeniittipohjaisiin koostumuksiin. Ensimmäisen sukupolven AHSS-teräkset (DP-, TRIP-, CP-, MS-teräkset) saavuttavat tyypillisesti murtolujuuden 0,5–1,6 GPa ja venymän 5–30 %, kun taas toisen sukupolven teräksissä, kuten TWIP, yhdistyy korkea lujuus ja 45–70 % venymä.
• Erityinen vahvuus: Erittäin lujan teräksen ominaislujuus voi vastata tai ylittää tavanomaisten alumiiniseosten, mikä mahdollistaa paksuuden pienentämisen, joka kompensoi teräksen korkeampaa tiheyttä.
• Esitetty tulos: Ohutseinämäiset teräskotelot ovat vähentäneet painoa ja säilyttäneet lujuuden, joka on verrattavissa alumiinivaihtoehtoihin.

Tärkeimmät tekniset mitat: Teräskoteloiden tekninen purkaminen

Materiaalitieteellinen ulottuvuus: Teräs-etiketin ulkopuolella

AHSS-spektri

• Kaksivaiheinen (DP) teräs: Erittäin lujaa DP-terästä, jonka vetolujuus on jopa 1500 MPa, on kehitetty menestyksekkäästi. Esimerkiksi DP780 voi saavuttaa 1,2 mm:n seinämän paksuuden korvaamalla perinteiset 2,6 mm:n materiaalit säilyttäen samalla vastaavan lujuuden.
• Kompleksivaiheinen (CP) teräs: On esitelty korkean tuottosuhteen monimutkaisia faasiteräksiä, kuten HC660/780CP ja HC900/1180CP, jotka tarjoavat erinomaisen rakenteellisen suorituskyvyn.
• Erittäin muovattava DH-teräs: On lanseerattu sarja DH-terästuotteita, joissa on useita pinnoitetyyppejä, mikä osoittaa merkittäviä etuja monimutkaisten komponenttien ja "all-in-one"-osien integroidussa valmistuksessa.
• High-Hole Expansion (HE) teräs: Kehitetty korkealla reiän laajenemissuhteella ja erinomaisilla taivutusominaisuuksilla sovelluksiin, jotka vaativat merkittävää muovausta.
• Transformaatio-indusoitu plastisuus Bainitic Ferrite (TBF) -teräs: Yhdistää erittäin korkean lujuuden ja erinomaisen muovattavuuden, mutta vaatii erityistä huomiota nestemäisen metallin haurastumiseen pistehitsauksen aikana.
• Puristuskarkaistu teräs: Kuumaleimaustekniikka mahdollistaa erittäin lujat osat, joilla on erinomainen geometrinen toleranssi suuresta koosta huolimatta. Alumiinilla päällystetyillä puristuskarkaisuteräksillä diffuusiokerroksen paksuuden välillä 3-15 mikronia on osoitettu korreloivan hyvien käyttöominaisuuksien kanssa, erityisesti pistehitsauskokoonpanossa.

Materiaalin valintalogiikka

• Eri käyttöskenaariot vaativat erilaisia teräslajeja ja prosessien yhteensovittamista.
• Korroosionkestävissä sovelluksissa käytetään yleisesti galvanoitua terästä, vaikka syvävetoprosessien tulee hallita sinkkikerroksen eheyttä hilseilyn ja kylmähitsauksen estämiseksi.

Valmistusprosessin ulottuvuus: Muovaustekniikan läpimurtoja

Syväpiirustus ja leimaaminen

• Progressiiviset leimauslinjat ovat teknisiä ratkaisuja moottorikoteloiden suurtuotantoon. Nämä järjestelmät muuttavat litteän kelamassan syviksi, sylinterimäisiksi kuoriksi jatkuvan volyymituotannon avulla.
• 590 MPa:n korkealujuista terästä muovaus on nyt kypsä massatuotantotekniikka, jonka tuotantonopeus ylittää huomattavasti valun.
• Kriittisiä haasteita syväpiirtämisessä sisältää:
  • Galvanoidun kerroksen hilseily: Syväveto pakottaa metallilevyyn dramaattisen muovivirtauksen. Riittämätön materiaalin tasoittuminen tai riittämätön suulakevoitelu poistaa sinkkipinnoitteen välittömästi, tuhoaen ruostesuojan ja muodostaen sinkkipölyä, joka laukaisee vakavan kylmähitsauksen.
  • Samakeskeisyys ja mittavääristymä: Moottorikotelon sisäreikä ja ulkohalkaisija vaativat mikronitason samankeskisyyden takaamaan dynaamisen tasapainon moottorin käytön aikana. Jatkuva piirtäminen aiheuttaa massiivisen sisäisen jännityksen, mikä aiheuttaa takaiskun, joka muuttaa pyöreyden ja vääntää yhteenliittyviä pintoja.
  • Syötteen nousun kertymä: Progressiiviset kuopat sisältävät useita asemia. Korkeataajuinen veto luo teräsnauhaan voimakasta vastusvastusta ja marginaalista liukumista syötettäessä yhdisteitä työkalun poikki, mikä aiheuttaa meistin häiriöitä ja erän romuttamista.
• Takaisinjousikorvaus: Progressiivisen muotin pääteasemalla äärimmäisen paineen mitoitustoimenpiteet murskaavat teräksen fyysisen jouston ja lukitsevat lopullisen pyöreyden ja korkeuden tiukasti suunnitelman toleransseihin.

Hitsaus ja kokoonpano

• Resistanssipistehitsaus on AHSS-komponenttien ensisijainen kokoonpanomenetelmä. Nestemäisen metallin haurastuminen kehittyneiden lujien terästen pistehitsauksen aikana on kuitenkin merkittävä tekninen haaste.
• Tutkimuksen edistysaskel: Simulaatioon perustuvat LME-riskikriteerit, jotka perustuvat paikallisiin pääkomponenttien rasituksiin, on määritetty. Elektrodien geometrian ja hitsauksen jälkeisen pitoajan säätöjen on havaittu vähentävän LME-riskejä.
• TBF-teräksen läpimurtoja: Edistystä on saavutettu vähentämään nestemäisen metallin haurautta TBF-teräksen pistehitsauksen aikana, mikä on kriittistä autoteollisuuden sovelluksille.
• Räätälöity hitsattu aihiotekniikka: Alumiinipohjaisilla pinnoitteilla olevien osaaihioiden laserhitsaus vaatii reunan valmistelua poistamalla osa metallipinnoitteesta alumiinin poistamiseksi, joka saastuttaisi hitsisaumaa.
• Kuuma leimauskokoonpano: Kuumalistamalla räätälöidyillä hitsatuilla aihioilla valmistetut sisä- ja ulkokehykset voidaan koota pistehitsauksella muodostamaan onttoja tilavuuksia, jotka tarjoavat erinomaisen törmäyskestävyyden.

Moottorikoteloiden valmistusmenetelmät

• Rullaus ja muotoilu: Teräsvalssausprosessit tuottavat nauhamaisia teräksisiä yhteensopivia moottorikotelon poikkileikkausprofiileja. Taontamenetelmillä muodostetaan sitten pyöreä muoto, jota seuraa ympyräliitoksen hitsaus.
• Kylmä ekstruusio: Hitsauksen jälkeen voidaan käyttää kylmäpuristusta ympyrän samankeskisyyden takaamiseksi ja hitsauksen aiheuttaman vääristymän poistamiseksi.
• Koneistus: Viimeiset työstötoimenpiteet viimeistelevät tuotteen, ja leikkaustoimenpiteet muuttavat muodostetun ympyrän valmiiksi moottorikoteloksi.
• Muotoilu: Hydrauliset muotoilumuotit viimeistelevät hitsausliitoksen lopullisen muotoilun, jotta ne ovat yhdenmukaisia moottorikotelon pyöreysvaatimusten kanssa.

Pintakäsittely ja suojaus

• Galvanoitu teräs käytetään laajalti moottorikotelosovelluksissa, jotka vaativat erinomaista ruosteenkestävyyttä, erityisesti älykkäissä kodinkoneissa.
• Korroosiosuojaus on edelleen kriittinen näkökohta, koska moottorin kotelot, jotka toimivat pitkiä aikoja, ovat alttiita ruosteelle, mikä vaikuttaa moottorin suorituskykyyn ja käyttöikään.
• Kaksikuoriset mallit on kehitetty käsittelemään korroosioongelmia, ja sisäkuori (usein alumiinia) ja ulkokuori tarjoavat kaksinkertaisen suojan ja parantavat lämmön haihtumista.

Suunnittelun suunnitteluulottuvuus: Tarkkuusohjattu kotelosuunnittelu

Mittojen tarkkuusvaatimukset

• Mikronitason samankeskisyys on välttämätöntä dynaamisen tasapainon takaamiseksi nopean moottorin käytön aikana.
• Toleranssin hallinta kotelon halkaisija vaikuttaa suoraan moottorin tärinään ja akustiseen suorituskykyyn.
• Sisäinen stressinhallinta: Jatkuva piirtäminen aiheuttaa massiivisen sisäisen jännityksen, joka aiheuttaa takaiskun, joka muuttaa pyöreyden ja vääntää yhteenliittyviä pintoja.

Kehittyneet asuntorakenteet

• Moniosaiset kotelomallit hitsatut tai juotetut liitokset mahdollistavat monimutkaiset jäähdytyskanavakokoonpanot. Yksittäiset osat voidaan liittää toisiinsa hitsauskohdissa putkimaisten jäähdytyskanavien muodostamiseksi sisä- ja ulkokotelon väliin.
• Voimansiirtoelementit upotettu kehäsuljettuina aallotettuina metallilevyinä, jotka muodostavat jäähdytyskanavia sisä- ja ulkokotelokerroksen väliin.
• Vahvistavat elementit (jäykisteosat) voidaan varustaa putkimaisten sisäkoteloiden päissä rakenteen eheyden parantamiseksi.
• Kaksiseinäiset sisäkotelot mahdollistaa staattorin täydellisen koteloinnin ja minimoi laakereiden toleranssit.
• Jäähdytyskanavan reititys: Nestevirtausta voidaan ohjata sekä aksiaali- että radiaalisuunnassa patterin päissä, mikä lisää jäähdytysaluetta ja optimoi lämmönsiirron.

Lämmönpoistosuunnittelu

• Jäähdytysrivan integrointi: Jäähdytysrivat voidaan asentaa erikseen sisäkoteloon roottorin suuntaisesti ja myöhemmin hitsata.
• Lämpöliitos: Patterin päät voidaan liittää termisesti jäähdytyskoteloon käyttämällä kapselointimassaa lämmönsiirron optimoimiseksi.
• Suoran kontaktin suunnittelu: Sisäkotelo on sijoitettu mahdollisimman lähelle ja/tai suoraan staattoria vasten maksimaalisen lämmönsiirtotehon saavuttamiseksi.
• Integroidut jäähdytysrakenteet: Peltikorvauksista muodostetut lämmönpoistoelementit voidaan muotoilla kiinteästi kotelon kanssa tehokkaan lämmönsiirron aikaansaamiseksi laakereista.

Rakenneintegraatio

• Muovi-metalli hybridirakenne: Muovielementtejä voidaan muotoilla metallirakenteiksi yksisaumavaluoperaatioissa yhdistämällä lujuus ja suunnittelun joustavuus laakerituen ja magneetin pitämiseen.
• Integroitu korvakkeen muodostus: Metalliset kielekkeet asennusta varten voidaan taivuttaa suoraan metallikotelosta avoimista päistä, jolloin erillisiä asennusosia ei tarvita.
• Verkkovahvistus: Rinnakkaiset uumat sisä- tai ulkopintoja pitkin lisäävät lujuutta, parantavat tiiviyttä ja asentavat lisäelementtejä.
• Komponenttien integrointi: Moottorin kotelo ja päätykansi voidaan integroida yhdeksi kappaleeksi, mikä vähentää kokoonpanovaiheita ja parantaa rakenteen eheyttä.

Sovellusskenaarioiden erottelu: Ei binäärinen "teräs tai alumiini" -valinta

Luokittelu käyttöolosuhteiden mukaan

Hybridimateriaaliratkaisut: Kolmas polku

• Kaksikuorinen rakenne: Sisäinen alumiinikerros (lämmönpoisto) ulompi teräskerros (rakennesuojaus) tasapainottaa lämmönhallinnan ja rakenteellisen lujuuden.
• Teräs-alumiini komposiitti: Moottorikotelo teräksisellä ulkorakenteella ja alumiinisella sisäkuorella suojaa ruostetta, muodonmuutoksia ja tehokkaan lämmönpoiston.
• Paikallinen vahvistus: Teräsosat korkean jännityksen alueilla ja kevyitä materiaaleja muualla.
• Modulaarinen muotoilu: Teräsrunko yhdistettynä alumiiniseen jäähdytysvaippaan tai erillisiin jäähdytyskanaviin, jotka on integroitu moniosaisiin teräsrakenteisiin.

Nykyiset tekniset pullonkaulat ja tutkimuksen rajat

Tuotantotason haasteet

Syväpiirustus- ja muotoiluongelmat

• Galvanoidun kerroksen eheys: Galvanoidun teräksen syväveto aiheuttaa äärimmäisen rasituksen sinkkipinnoitteelle. Riittämätön materiaalin litistyminen tai huono meistin voitelu poistaa sinkin välittömästi, tuhoaen ruostesuojan ja synnyttää sinkkipölyä, joka laukaisee kylmähitsauksen.
• Takaisinjousiohjaus: Vahvempi teräs johtaa ankarampaan elastiseen palautumiseen muotoilun jälkeen, mikä asettaa tiukempia vaatimuksia leimausmuotin suunnittelulle ja prosessiparametreille. Takaisinjousi vaikuttaa merkittävästi myöhempään hitsauksen laatuun.
• Syötteen nousun kertymä: Progressiiviset meistitoiminnot useilla asemilla luovat teräsnauhaan voimakkaan vastusvastuksen. Pieniä liukumisyhdisteitä työkalun poikki, mikä aiheuttaa meistin häiriöitä ja katastrofaalisen erän romutuksen.
• Mitat vääristymät: Sisäporaus ja ulkohalkaisija vaativat mikronitason samankeskisyyden. Jatkuva piirtäminen aiheuttaa massiivisen sisäisen jännityksen, joka aiheuttaa pyöreyden muotoa muuttavan takaisinjouston.

Hitsaus ja kokoonpano Issues

• Nestemetallin haurastuminen pistehitsauksen aikana: AHSS-komponentit ovat herkkiä LME:lle vastuspistehitsauksen aikana. Springback vaikuttaa merkittävästi LME:n muodostumiseen, ja erityisiä parametrien säätöjä (elektrodin geometria, pitoaika) tarvitaan riskien vähentämiseksi.
• Interdiffuusiokerroksen hallinta: Alumiinilla päällystetyillä puristuskarkaisuteräksillä diffuusiokerroksen paksuus (mieluiten 3–10 mikronia) korreloi pistehitsin laadun kanssa. Laserhitsaus vaatii reunan esikäsittelyn alumiinin poistamiseksi, joka saastuttaa hitsisaumaa.
• Prosessiikkunan rajoitukset: Kun kuumaleimataan suuria osia, joilla on suuria paksuuseroja, prosessiikkunassa haluttujen mikrorakenteen ja pinnoiteominaisuuksien saavuttamiseksi on oltava kaikki osa-aihiot.

Tutkimusrajat

Materiaalikehitys

• 1500 MPa DP-terästä on onnistuneesti kehitetty laajentaen kevyiden sovellusten lujuusaluetta.
• Kolmannen sukupolven AHSS suuri venymä ja suuri lujuus voidaan soveltaa erittäin menestyksekkäästi komponentteihin, jotka vaativat sekä muovattavuutta että törmäyskestävyyttä.
• LME-vaimennus TBF-teräksestä : Läpimurtoja on tehty nestemäisen metallin haurastumisen vähentämisessä TBF-teräksen pistehitsauksen aikana, mikä yhdistää erittäin korkean lujuuden ja erinomaisen muovattavuuden.

Prosessin optimointi

• Simulaatioon perustuvat LME-riskikriteerit Paikallisiin pääkomponenttien rasituksiin perustuen on perustettu LME-riskien kvantifiointi ja vertailu eri testien välillä.
• Räätälöityjen aihioiden kuumaleimaus mahdollistaa erittäin lujat osat, joilla on optimoitu vastus eri alueilla ja erittäin hyvä geometrinen toleranssi suuresta koosta huolimatta.
• Patch-tekniikka: Puristuskarkaistut teräspaikat tarjoavat erittäin paikallisia vahvistuksia suurempiin osiin, mikä optimoi lujuuden ja paksuuden jakautumisen pitäen samalla kokonaispainon ja -kustannukset alhaisina.

Elinkaariarviointitutkimus

• Kehdosta hautaan LCA ISO 14040/14044 -standardien mukaisesti verrataan teräksen perusmalleja AHSS-, alumiini- ja hiilikuituvaihtoehtoihin.
• Kannattavuusetäisyysanalyysi: AHSS-suunnittelussa on paras kannattavuusetäisyys kumulatiivisen energiantarpeen ja ilmaston lämpenemispotentiaalin perusteella 150 000 km:n ajomatkan sisällä.
• Kierrätyksen etu: Vaikka hiilikuitumalleilla voi olla korkeammat CED- ja GWP-arvot elinkaaren aikana, ne johtavat suurimmat säästöt jätemateriaalien kierrätyksellä. Alumiinimallit osoittavat alhaisimman CED:n ja GWP:n elinkaarinäkökulmasta 150 000 km:llä.
• Herkkyystekijät: Elinikäinen ajomatka ja materiaalien kierrätysaste vaikuttavat eniten kevyiden mallien CED- ja GWP-arvoihin.

Prosessien integrointi ja ohjaus

• Muotoilun ja mitoituksen tarkkuus: Progressiivisten muotien pääteasemilla suoritettavat suuret mitoitustoimenpiteet murskaavat fyysisen takaiskun ja lukitsevat lopullisen pyöreyden ja korkeuden suunnitelman toleransseihin.
• Hydraulinen kylmäpuristus: Hitsauksen jälkeen kylmäpuristus normaaleissa lämpötiloissa voi työntää koko ympyrää hitsauksen aiheuttaman vääristymän poistamiseksi.
• Monivaiheiset muotoilumenetelmät: Monimutkaisissa moottorikotelon geometrioissa voidaan tarvita useita muovausvaiheita välihehkutuksen kanssa, jotta lopulliset mitat saadaan aikaan ilman materiaalivaurioita.

Historiallinen konteksti ja teollisuuden kehitys

Valurautasta teräslevyrakentamiseen

• Historiallinen siirto: Murto-hevosvoiman moottorikotelot ovat suurelta osin omaksuneet teräslevyrakenteen. Teräsmoottorit tarjoavat materiaalisäästöjä ja painoetuja valurautarakenteisiin verrattuna.
• Prosessin kehittäminen: Varhainen teräslevymoottorikoteloiden valmistus vaati muotoiluprosessien tutkimusta ja laajaa prosessikokeilua.
• Markkinatekijät: Muutos kohti teräskoteloita johtui kevyempien, materiaalitehokkaampien moottorimallien tarpeesta erityisesti sovelluksissa, joissa painonpudotus merkitsee energiansäästöä.

Nykyinen teollisuusmaisema

• Teräslevyn muovaustekniikka on kypsynyt merkittävästi, syväveto ja progressiiviset leimauslinjat mahdollistavat suurien tuotantomäärien tasaisen laadun.
• Päällystys ja pintakäsittely edistysaskeleet ovat ratkaisseet historialliset korroosioongelmat, ja galvanoidusta teräksestä on tullut standardi monissa sovelluksissa.
• Monen materiaalin lähestymistavat ovat yhä yleisempiä, koska mikään yksittäinen materiaali ei ole optimaalinen kaikkiin moottorikotelon vaatimuksiin.

Johtopäätös: teräsmoottorikoteloiden toinen käyrä

• Perustuomio: Teräsmoottorikotelot eivät ole "perinteinen" valinta, vaan materiaali, joka kokee teknologiavetoisen elpymisen AHSS-kehityksen ja tarkkuusmuovaustekniikoiden mahdollistamana.
• Tärkeimmät ajotekijät: Kolmen trendin – hiilidioksidipäästömääräykset, AHSS-materiaalien edistyminen (joka kattaa lujuusluokat välillä 780–1 470 MPa) ja tarkkuusmuovausteknologian läpimurrot – lähentyminen on luonut ainutlaatuisen mahdollisuuden.
• Tekninen ero: Toisin kuin alumiini, joka tarjoaa luontaisen keveyden, teräs tarjoaa väylän keveyttämiseen lujuusoptimoinnin avulla, jonka ominaislujuus on verrattavissa tai ylittää tavanomaisten alumiiniseosten.
• Valmistusaste: Progressiiviset leimauslinjat, kuumaleimaus ja edistyneet hitsaustekniikat ovat saavuttaneet tuotantovalmiuden suuren volyymin teräsmoottorikoteloiden valmistukseen.
• Elinkaarietu: Steelin kierrätettävyys ja suotuisa LCA-profiili tekevät siitä entistä houkuttelevamman kestävän kehityksen sääntöjen tiukentuessa, ja AHSS-mallit osoittavat parhaan kannattavuusetäisyyden ympäristövaikutusten kannalta.
• Tulevaisuuden näkymät: Teräs esiintyy alumiinin rinnalla kasvusegmenteissä, kuten akkukoteloissa ja sähköajoneuvojen vetomoottorien koteloissa. Suhde perustuu täydentävyyteen, ei korvaamiseen, ja materiaalipäätökset on optimoitu tiettyjen käyttöolosuhteiden ja hiilijalanjälkivaatimusten perusteella.
• Suositus insinööreille: Siirry "teräs = raskas" -ajattelutapaa pidemmälle. Muotoile materiaalinvalintaongelma uudelleen järjestelmän optimoinniksi, joka perustuu koko elinkaaren suorituskykyyn, valmistuksen toteutettavuuteen ja kustannuksiin. Koska AHSS tarjoaa nyt jopa 1 500 MPa:n vetolujuuden ja muovattavuuden, joka on verrattavissa heikompiin luokkiin, teräs ei ole vain varteenotettava vaihtoehto – se on usein optimaalinen valinta lujuutta, kestävyyttä ja kestävyyttä vaativiin sovelluksiin.
